在汽車產業全面邁向電動化,智能化,網聯化的時代浪潮之下,車載電子系統已經從傳統的車身控制,多媒體娛樂,延伸至自動駕駛感知,高精度定位,V2X車路協同,遠程車輛管理等核心安全領域.整車電子架構的革新,對底層基礎元器件提出了前所未有的嚴苛要求.時鐘晶振作為所有射頻通信,定位解調,數字信號處理系統的"心跳基準",其頻率精度,溫度穩定性,抗振動能力,長期可靠性直接決定車載系統能否在復雜多變的車載環境下穩定工作.

普通消費級晶振雖然成本較低,但無法承受汽車內部寬溫域,持續振動,電磁干擾,溫濕度循環沖擊等惡劣工況,不能滿足車規認證的硬性要求.AEC-Q100作為全球通用的集成電路及有源晶振車規可靠性標準,是車載元器件準入的門檻.EPSON愛普生作為全球石英晶體器件領域的頭部廠商,持續深耕車規時序器件研發,TG2016SLA就是愛普生面向車載GNSS,TCU車規通信單元推出的一款AEC-Q100認證小型化溫補晶振(TCXO).憑借±0.5ppm寬溫頻率穩定度,超低相位抖動,2.0×1.6mm超微型貼片封裝,以及TCXO/VC-TCXO/TCXO-Standby三合一工作模式,TG2016SLA成為當下智能網聯汽車BOM選型中的熱門車規時鐘器件.深圳市泰河盛電子有限公司作為EPSON愛普生晶振授權代理,可為廣大車載硬件研發企業,汽車電子廠商提供TG2016SLA原廠樣品,規格資料,批量供貨以及全套選型技術支持.

一,智能網聯汽車發展,倒逼車規時序器件升級

汽車電子架構變革,車載射頻與定位系統需求爆發

傳統燃油車電子系統功能相對有限,主要集中在發動機控制,燈光控制,中控影音等基礎功能,對時鐘源的精度要求不高.而新一代智能汽車搭載大量車載通信與感知硬件:包含高精度GNSS衛星定位模塊,V2X車聯網通信單元,車載Wi-Fi,藍牙,4G/5GTCU遠程信息處理器,以及自動駕駛域控制器.

GNSS定位系統依靠衛星信號的載波相位解算車輛位置,射頻接收端必須擁有一個高穩定度的本地時鐘基準.如果時鐘源隨溫度變化發生頻率漂移,接收機解調衛星信號時就會出現頻偏,直接造成定位精度下降,搜星時間變長,嚴重時會出現丟星現象,直接影響導航與自動駕駛定位可靠性.V2X車路通信需要車輛與周邊車輛,路側單元進行高速無線數據交互,時鐘相位噪聲,相位抖動指標會直接影響無線通信誤碼率,一旦時鐘基準噪聲過大,通信丟包率上升,會威脅車聯網通信安全.

整車環境溫度變化范圍極大:冬季北方低溫環境可低至零下40℃,夏季密閉車廂,中控區域,TCU外殼溫度最高可達85℃甚至更高.普通無源石英晶振,天然存在頻率溫度漂移特性,沒有補償電路的無源晶振在全溫區間頻漂可達幾十ppm級別,完全無法滿足GNSS,V2X這類高精度射頻系統需求.溫補晶振TCXO就是在振蕩芯片內部集成溫度傳感與補償電路,實時根據溫度變化修正石英晶體的頻率偏移,在寬溫度區間維持極高頻率穩定度,因此成為車載高精度射頻系統的首選時鐘方案.

AEC-Q100:車規元器件不可逾越的可靠性門檻

很多硬件研發工程師容易陷入選型誤區,直接選用消費級TCXO嘗試用于車載項目,最終產品在車規可靠性測試階段失敗,造成項目延期與研發成本浪費.車載元器件并非簡單提升電氣參數,而是要通過全套AEC-Q100可靠性驗證體系.AEC-Q100由美國汽車電子協會制定,針對車載有源半導體器件的應力測試規范,涵蓋溫度循環,高低溫工作,高低溫存儲,機械振動,機械沖擊,濕熱偏置,加速老化,焊接熱應力,電磁耐受等數十項嚴苛測試項目.

消費級晶振只需要滿足常溫,低振動環境使用,不做長時間高低溫循環,持續機械振動老化測試.汽車行駛過程中,發動機振動,路面顛簸會持續作用在PCB板與元器件上,產生持續G力沖擊.普通晶振在持續振動下,頻率會發生偏移,甚至出現內部晶片失效停振.AEC-Q100認證的車規晶振,從石英晶片切割,IC設計,封裝工藝到出廠篩選,全部按照車載可靠性標準管控,保證器件在整車全生命周期內穩定工作.

AEC-Q100同時劃分不同溫度等級,TG2016SLA屬于AEC-Q100認證,工作溫度區間-40℃~+85℃;同系列還有TG2016SKA,溫度范圍拓展至-40℃~+105℃,適合機艙等高溫區域.TG2016SLA更適合中控,儀表,TCU等最高環境溫度不超過85℃的車載模塊,在滿足車規性能前提下,具備優秀的成本優勢.

TCXO溫補晶振基礎原理簡介

TCXO全稱溫度補償型石英晶體振蕩器.石英晶體本身諧振頻率會隨環境溫度變化呈現拋物線型漂移曲線.普通無源晶振只能依靠晶體本身特性,無法自動補償頻漂.TCXO貼片晶振內部集成溫度傳感器,補償算法電路與振蕩驅動IC,實時采集器件的溫度,根據晶體出廠標定的溫度漂移曲線,動態調整振蕩回路負載電容,抵消溫度帶來的頻率偏移,從而在極寬溫度范圍內維持極高頻率穩定性.

EPSONTG2016SLA屬于直接型溫補架構,補償電路嵌入振蕩環路,相比間接補償方案擁有更低相位噪聲,更快補償響應速度.同時該器件集成VC壓控端口,升級為VC-TCXO,允許外部電壓微調輸出頻率,用于GNSS接收機的頻率校準.額外搭載TCXO-Standby待機功能,整車休眠狀態下晶振進入低功耗待機模式,降低靜態功耗,滿足整車電源管理對靜態電流的嚴苛控制要求.單顆器件同時支持TCXO,VC-TCXO,TCXO-Standby三種工作模式,一款物料滿足多種車載場景需求,簡化BOM物料種類,降低供應鏈管理壓力.

二,EPSON愛普生晶振品牌實力與車規器件制造體系

精工愛普生(SEIKOEPSON)是全球石英晶體器件研發與制造的先驅企業,自石英鐘表時代起深耕晶體諧振器,振蕩器研發,擁有從石英原石開采,晶體晶圓切割研磨,光刻,振蕩IC設計,封裝測試全產業鏈自研自制能力.區別于很多僅做封裝代工的廠商,愛普生車規晶振的核心振蕩IC,石英晶片全部自主研發生產,對每一個工藝環節擁有完整管控能力,是車規時序器件領域核心供應商.

面向汽車電子市場,愛普生單獨搭建車規器件專屬產線,建立獨立于消費類產品的質量管控體系.車規晶振生產全程執行車載質量管控標準,每一批次產品都開展額外可靠性篩選,生產追溯體系完整,單顆器件可追溯生產批次,晶圓批次,測試數據.愛普生車規晶振產品線覆蓋車規無源晶振,SPXO可編程晶振,TCXO溫補晶振,OCXO恒溫晶振等全品類,廣泛供應全球頭部車企,Tier1一級汽車零部件廠商,應用于車載定位,車聯網,自動駕駛域控,車身控制等各類車載模塊.

深圳市泰河盛電子有限公司作為EPSON進口晶振授權代理,專注為愛普生時序器件提供本地化技術服務與供應鏈交付.依托原廠授權渠道,泰河盛電子可以穩定供應TG2016SLA,TG2016SKA等全系愛普生車規TCXO,可向客戶提供原廠規格書,AEC-Q100認證資料,COC出廠檢測報告,IBIS模型,3D封裝圖紙,PCB焊盤參考文件.在項目前期階段,支持免費樣品申請,安排原廠技術資源對接,協助硬件工程師完成原理圖,PCB布局,器件選型評估;項目量產階段,保障穩定批量供貨,靈活應對小批量試產到大批量量產的訂單需求.有EPSON車規晶振選型,樣品與采購需求,歡迎致電深圳市泰河盛電子有限公司:0755-27872782.

三,EPSONTG2016SLA車規溫補晶振產品深度解析

TG2016SLA為愛普生推出的2016封裝車規AEC-Q100溫補晶振,產品定位小型化,低抖動,高可靠車載時鐘源,專門面向車載GNSS,TCU車聯網通信模塊設計.器件外形尺寸2.0mm×1.6mm×0.7mm(最大值),屬于2016貼片封裝,在保證車規性能前提下,大幅壓縮器件體積,適配當前車載PCB小型化,高密度布局趨勢.

TG2016SLA核心電氣參數匯總

輸出頻率范圍:13MHz~55MHz,行業主流標準頻點26MHz,38.4MHz,49.58MHz均可量產供貨,是車載GNSS,V2X模塊最常用時鐘頻點.

工作溫度范圍:-40℃~+85℃,滿足絕大多數車載座艙,中控,TCU單元的環境溫度需求.

頻率溫度特性:全溫區間最大±0.5ppm,這是TG2016SLA核心優勢指標.在零下40℃到85℃寬溫度變化環境,輸出頻率漂移不超過百萬分之0.5,保障GNSS接收機穩定捕獲衛星信號,減少定位誤差.

G靈敏度:最大±1.5×10??/G(±1.5ppb/G).G靈敏度表征器件受到加速度,振動沖擊時頻率變化程度,車載環境持續振動,低G靈敏度意味著車輛顛簸,發動機振動時,晶振輸出頻率波動極小,不會因為振動造成GNSS短暫失鎖.

相位抖動(12kHz~5MHz積分區間):26MHz典型值0.22ps;38.4MHz典型值低至0.13ps.超低相位抖動,代表輸出時鐘信號噪聲極低,極大降低V2X,車載無線通信系統的信號解調誤碼率.

供電電壓:典型工作電壓1.8V,3.3V;通用工作電壓區間1.7V~3.63V,兼容當前車載硬件主流低壓供電架構,適配MCU,射頻芯片1.8V/3.3V電源域.

輸出波形:削波正弦波輸出(Clippedsinewave),相比方波輸出,削波正弦波可以降低EMI電磁輻射,降低車載模塊內部電磁干擾,簡化整機EMC整改難度,這是車載射頻硬件設計非常看重的特性.

存儲溫度:-55℃~+125℃,器件倉儲,運輸,回流焊高溫沖擊條件下不會造成器件永久損傷.

環保規格:滿足RoHS,REACH,中國RoHS,無鹵素,加州65等全球環保法規,適配國內外汽車電子產品出口合規要求.

器件重量:典型僅8.2mg,輕量化貼片器件,對PCB抗振動載荷壓力更小.

TG2016SLA三大工作模式詳解

TG2016SLA一顆器件集成三種工作模式,通過引腳配置切換,極大提升硬件設計靈活性:

TCXO基礎溫補模式:基礎工作模式,內部溫度補償電路持續工作,輸出穩定固定頻率,無外部壓控調節,適合不需要頻率微調的時鐘場景,電路設計最簡單.

VC-TCXO晶振模式:啟用VC壓控調節引腳,外部輸入直流電壓可以小范圍微調輸出頻率,頻率調節范圍±8ppm~±12ppm.車載GNSS接收機普遍需要壓控功能,接收機基帶芯片根據衛星信號解調誤差輸出控制電壓,動態校準TCXO輸出頻率,補償器件長期老化帶來的微小頻偏,維持長期定位精度.

TCXO-Standby待機模式:使能待機引腳,器件進入低功耗待機狀態,振蕩停止,靜態電流大幅下降.整車熄火休眠時,TCU,GNSS模塊進入低功耗待機,晶振待機可以降低整車靜態耗電,避免蓄電池虧電,是智能汽車電源管理設計的關鍵功能.

三種模式可以在原理圖設計階段通過引腳定義選擇,同一個BOM物料,可以適配不同功能子板,減少物料種類,降低物料管理成本,減少庫存壓力,是車載項目降本增效的優選方案.

超低G靈敏度:適配車載持續振動工況

汽車在路面行駛會持續承受隨機振動,發動機,空調風扇等部件也會帶來周期性振動沖擊.振動會對晶振內部石英晶片施加加速度載荷,引發諧振頻率偏移,這個效應被稱為G靈敏度效應.如果晶振G靈敏度指標差,車輛經過顛簸路面瞬間,時鐘頻率發生偏移,GNSS接收機就會短暫丟失衛星信號,出現定位跳變.

TG2016SLA最大G靈敏度僅±1.5ppb/G,屬于車規TCXO第一梯隊水平.愛普生通過石英晶片切割角度優化,內部封裝結構加固設計,抑制振動帶來的頻率漂移.即便在持續振動車載環境,時鐘基準依然保持穩定輸出,保障GNSS定位鏈路持續鎖定衛星信號,提升車載導航,自動駕駛定位系統的穩定性.

超低相位抖動,優化車載射頻通信性能

相位噪聲和相位抖動是射頻時鐘源的核心指標,相位抖動代表時鐘信號邊沿的隨機波動.在V2X車聯網,車載Wi-Fi這類高速無線通信系統,時鐘抖動會直接疊加到射頻載波上,造成接收端信噪比下降,通信誤碼率上升.嚴重時會導致V2X車車通信中斷,影響車路協同安全.

TG2016SLA在38.4MHz頻點下相位抖動典型值0.13ps,26MHz典型0.22ps,達到極低噪聲水平.愛普生自研振蕩IC與晶體諧振器組合,抑制電路內部噪聲,輸出削波正弦波形,兼顧低抖動與低EMI兩大優勢,減少車載射頻電路EMC調試工作量,縮短整機認證周期.

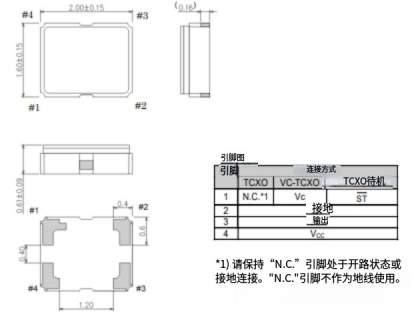

2016小型化封裝,適配車載硬件微型化趨勢

傳統車規TCXO大多采用3225,2520封裝,器件占用PCB面積更大.現代智能汽車TCU,GNSS模塊要求在狹小空間內集成更多功能芯片,PCB布局空間非常緊張.TG2016SLA采用2016表面貼裝晶振封裝,厚度最大0.7mm,占用PCB面積相比3225封裝晶振減少約60%.小型封裝同時減輕器件自重,在振動環境降低焊點應力,提升焊點長期可靠性.

愛普生官方為TG2016SLA提供完整設計資源:包含器件3DCAD模型,PCB推薦焊盤圖紙,IBIS電氣仿真模型,硬件工程師可以直接導入PCB設計軟件與信號仿真工具,提前完成器件布局與信號完整性仿真.深圳市泰河盛電子有限公司作為EPSON代理,可向客戶免費提供全套原廠設計資料,支持硬件前期評估工作.

TG2016SLA可靠性驗證體系

TG2016SLA完整通過AEC-Q100車規器件全套可靠性測試項目,核心測試項目包含:

溫度循環測試:在-40℃~+85℃之間反復高低溫循環,驗證熱脹冷縮對封裝,晶片,焊盤的影響;

持續高低溫工作老化測試:長時間在極限溫度下通電工作,評估器件參數漂移;

機械振動與沖擊測試:模擬車輛行駛振動,碰撞沖擊工況;

濕熱偏置測試:高溫高濕環境加電老化,評估防潮與電化學腐蝕耐受能力;

回流焊熱應力測試:模擬SMT貼片高溫回流焊工藝,驗證焊接后器件參數不發生永久性偏移;

長期加速老化測試:評估晶振年頻率老化率,保障車輛全生命周期內時鐘精度.

每一批次TG2016SLA出廠前都會進行100%電氣參數檢測,篩選剔除參數超差器件,保障交付產品批次一致性,滿足汽車行業零缺陷質量理念.

四,TG2016SLA車載應用場景解析

TG2016SLA定位車規高精度時鐘源,核心應用集中在智能網聯汽車射頻與定位類車載電子模塊,主要場景包含:車載GNSS高精度定位模塊,車載TCU遠程信息處理單元(V2X/DSRC),同時也可用于車載多媒體,車身無線遙控等對時鐘穩定性有要求的車載子系統.

車載GNSS北斗/GPS定位模塊

車載GNSS是TG2016SLA最主流應用場景.無論是傳統車載導航,還是L2及以上級別自動駕駛系統的組合導航單元,都需要高精度本地時鐘基準解調衛星信號.GNSS接收機接收衛星下發的射頻信號,依靠本地TCXO作為參考時鐘,完成載波捕獲與跟蹤.

TG2016SLA的±0.5ppm全溫穩定度,VC壓控調節功能,完美匹配GNSS接收機需求.當環境溫度變化,晶振頻漂極小,接收機可以持續穩定鎖定多顆衛星;VC壓控端口允許基帶芯片持續微調頻率,補償器件長期老化,長期維持厘米級,米級定位精度.相比消費級TCXO,TG2016SLA經過車規可靠性驗證,在整車高低溫,振動環境下,不會出現搜星慢,定位漂移,丟星等故障,滿足車廠對定位系統可靠性要求.

TCU車載遠程信息處理器與V2X車聯網通信

TCU(TelematicsControlUnit)遠程信息處理單元是智能汽車連接云端,V2X車路通信的核心硬件,集成4G/5G蜂窩通信,DSRC專用短距離通信,車載Wi-Fi等射頻功能.V2X通信需要車輛和路側設備,周邊車輛實時交互安全信息,通信鏈路穩定性直接關系行車安全,對時鐘源相位噪聲,抖動指標要求嚴格.

TG2016SLA超低相位抖動特性,降低射頻本振噪聲,提升無線通信接收靈敏度,降低通信誤碼率.TCXO-Standby待機功能適配TCU電源管理策略,整車休眠時晶振待機,降低靜態功耗,保護車載蓄電池.TG2016SLA憑借小體積優勢,幫助TCU廠商壓縮PCB尺寸,實現模塊小型化設計.

其他車載應用場景

除核心GNSS與TCU之外,TG2016SLA也可用于車載中控多媒體,車載無線通信模塊,無鑰匙進入RKE接收單元等車身電子設備.這類模塊對時鐘精度,EMI,可靠性同樣有車規要求,TG2016SLA一顆物料,覆蓋多類車載子板,簡化企業BOM管理.

TG2016SLA與TG2016SKA選型區分

愛普生TG2016SLA與TG2016SKA屬于同封裝孿生車規晶振TCXO,引腳定義,封裝尺寸,電氣特性基本一致,唯一差異在于工作溫度區間:TG2016SLA工作溫度上限+85℃;TG2016SKA最高工作溫度可達+105℃.選型時,需要評估器件在整車安裝位置的最高環境溫度:模塊安裝在座艙,中控室內,最高環境溫度不超過85℃,優先選用TG2016SLA,在滿足全部性能前提下優化項目成本;如果器件安裝在發動機艙等高溫區域,模塊內部溫度可能超過85℃,建議選用TG2016SKA寬溫版本.深圳市泰河盛電子工程師可以根據客戶整車散熱方案,模塊安裝位置,協助客戶完成TG2016SLA/SKA的選型評估.

五,TG2016SLA車載硬件設計要點與常見選型誤區

選型最大誤區:消費級TCXO替代車規TCXO

很多車載項目研發階段,工程師為了壓縮成本,嘗試選用消費級TCXO樣品做原型開發.原型在實驗室常溫環境測試一切正常,但是進入AEC-Q100可靠性測試階段,在高低溫循環,振動測試中,器件出現頻漂超標,停振,參數永久漂移等失效.消費級晶振沒有經過車規應力篩選,內部晶片,封裝結構無法承受車載惡劣工況,即便電氣參數紙面看起來接近,也無法通過整車廠認證,導致項目返工,造成巨大研發損失.車載射頻定位模塊,時鐘器件必須選用AEC-Q100認證車規器件,TG2016SLA是經過大量車廠項目驗證的成熟方案.

電源電路設計要點

TG2016SLA供電電壓范圍1.7V~3.63V,推薦1.8V或者3.3V典型供電.電源噪聲會直接耦合到晶振內部,惡化相位噪聲性能.硬件設計時,晶振電源引腳附近就近放置0402封裝0.1μF陶瓷去耦電容,電容接地引腳盡量短,降低電源走線阻抗.電源LDO線性穩壓器輸出增加RC濾波網絡,抑制電源高頻噪聲,避免電源噪聲劣化時鐘信號質量.晶振電源走線不要和大功率開關電源,高速數字總線并行走線,防止電磁耦合干擾.

PCB布局與接地設計建議

TG2016SLA屬于射頻敏感時鐘器件,PCB布局直接影響EMI與相位噪聲性能.器件下方PCB建議完整鋪地,預留接地焊盤,器件接地引腳多點接地,降低地彈噪聲.晶振輸出時鐘走線盡量短,遠離天線,功率器件,開關電源等強干擾源.時鐘輸出走線阻抗匹配按照愛普生官方推薦規范設計,防止信號反射造成波形畸變.器件焊盤嚴格參考愛普生官方推薦焊盤尺寸,避免焊盤過大或過小導致SMT焊接虛焊,應力過大損傷晶體晶片.SMT回流焊曲線嚴格遵循器件規格書推薦溫度曲線,避免高溫熱沖擊損傷晶振內部結構.

振動環境設計考量

雖然TG2016SLA具備優秀低G靈敏度,PCB結構設計層面依然需要優化:晶振盡量不要放置在PCB板邊緣,靠近連接器,重型器件等應力集中區域;PCB增加加強筋或者固定支撐點,降低PCB在振動下的形變幅度,進一步減少傳遞到晶振本體的機械應力,最大化發揮TG2016SLA抗振動優勢.

器件長期老化評估

石英晶振隨使用時間會產生微小頻率老化漂移,TG2016SLA經過愛普生老化篩選工藝,年老化率控制在極低水平.針對自動駕駛高精度定位場景,搭配VC-TCXO壓控溫補晶振功能,基帶芯片可以持續補償老化帶來的微小頻偏,在整車10年生命周期內維持定位精度.在做系統誤差預算時,硬件工程師可以調取規格書老化參數,納入系統誤差模型做仿真評估.

六,深圳市泰河盛電子EPSON愛普生晶振代理配套服務介紹

深圳市泰河盛電子有限公司作為EPSON愛普生晶振授權代理,扎根深圳電子元器件供應鏈市場,專注服務汽車電子,工業控制,通信設備行業客戶,提供愛普生全系列車規晶振,工業晶振產品一站式供應與技術服務,TG2016SLA車規溫補晶振是主力供應車規產品之一.

在項目前期研發階段,泰河盛電子支持客戶申請TG2016SLA樣品,提供原廠完整規格書,AEC-Q100認證資料,COC檢測報告,PCB焊盤圖紙,IBIS仿真模型,安排技術工程師配合客戶硬件團隊完成器件選型評估,解答晶振電氣參數,可靠性,PCB布局相關技術疑問,對接愛普生原廠FA工程師處理復雜技術問題.

項目進入小批量試產與量產階段,泰河盛依托原廠穩定貨源渠道,保障TG2016SLA穩定交付,可靈活匹配客戶試產小批量訂單和大批量量產訂單,做好交期管控,減少客戶供應鏈斷供風險.同時支持愛普生其他系列車規晶振配套采購,一站式配齊BOM里愛普生時序器件,簡化采購流程.

泰河盛電子始終堅持原廠品質標準,所有供貨EPSON晶振均為原廠正品,批次資料齊全,可滿足汽車行業供應商質量管理體系審核要求.無論是車載GNSS模塊,TCU車聯網項目,還是其他工業高精度射頻設備的愛普生晶振選型,歡迎廣大客戶來電咨詢深圳市泰河盛電子有限公司:0755-27872782.

七,行業展望:車規高精度晶振市場長期增長趨勢

全球智能汽車產業保持高速增長,國內新能源汽車滲透率持續提升,L2+,L3級自動駕駛車型逐步量產落地,車聯網V2X基礎設施加速部署.每一臺智能汽車搭載的射頻,定位模塊數量持續增加,單車所需高精度車規TCXO需求量穩步上漲.汽車Tier1廠商,車載硬件研發企業,對車規晶振的穩定性,小型化,低功耗,低噪聲提出更高要求.

愛普生持續迭代車規時序器件產品線,持續優化TCXO的功耗,體積,抗振動性能,TG2016SLA作為成熟量產車規TCXO,憑借穩定的性能,完善的認證體系,已經在眾多車載量產項目得到驗證.未來隨著車載高精度定位,車聯網技術進一步普及,TG2016SLA這類小型化AEC-Q100TCXO的市場需求將持續擴大.

同時國內車載供應鏈對元器件本地化技術服務需求越來越高,單純的器件供貨已經無法滿足客戶研發需求.深圳市泰河盛電子有限公司將持續發揮EPSON愛普生授權代理優勢,持續完善技術服務能力,為車載硬件企業提供從前期選型,樣品測試,EMC/可靠性技術支持到量產交付全鏈條配套服務,助力國內汽車電子產業高質量發展.

時鐘晶振雖然屬于體積微小的基礎無源/有源器件,但卻是智能網聯汽車射頻定位系統的核心基準.TG2016SLA作為EPSON愛普生精心打造的AEC-Q100車規溫補晶振,融合±0.5ppm寬溫穩定度,超低相位抖動,低G靈敏度,2016超小型封裝,三合一工作模式等多重優勢,完美適配車載GNSS定位,TCU/V2X車聯網等核心車載應用場景,是車載硬件BOM選型中極具競爭力的車規TCXO方案.

深圳市泰河盛電子有限公司作為EPSON愛普生晶振品牌代理,可為廣大車載電子研發企業提供TG2016SLA原廠樣品,技術資料,批量供貨以及專業選型技術支持,歡迎來電咨詢:0755-27872782.
