在高速數字電路,射頻無線通信,衛星GNSS定位,800G/1.6T超高速以太網,工業精密伺服控制,高精度測試測量儀器等高端電子硬件設計中,時鐘相位抖動(PhaseJitter)是決定系統信噪比,信號完整性,傳輸誤碼率,定位精度,控制穩定性的核心關鍵指標.隨著設備速率提升至數百Gbps,時鐘頻率邁入GHz級別,微小的納秒甚至皮秒級抖動,都會被高速鏈路無限放大,直接導致通信丟包,射頻雜散超標,定位漂移,伺服控制震蕩,儀器測量誤差超標等一系列硬核問題.

在日常研發調試,可靠性測試,量產質檢過程中,絕大多數工程師習慣直接讀取時域抖動數值(RMSJitter,Peak-to-PeakJitter),但時域數據只能告訴我們"抖動超標,參數不良",卻無法解釋抖動為什么超標,根源來自哪里,如何徹底根治.單純依靠時域參數,只能盲目整改,反復試錯,調試效率極低.

而相位噪聲圖譜(頻域分析)是時序問題的終極診斷工具,被稱為硬件時序調試的"CT影像圖".不同來源,不同類型的相位噪聲,相位抖動,會在圖譜上呈現完全不同的專屬頻譜指紋.只要熟練掌握圖譜曲線走勢,噪聲基底變化,斜率特征,雜散分布規律,就能精準區分器件固有隨機抖動,電路寬帶熱抖動,電源周期性干擾,PCB串擾電磁干擾,環境應力溫變振動抖動五大類問題,實現快速定位,精準整改,徹底根治.

深圳市泰河盛電子有限公司作為SiTime晶振品牌官方授權一級代理商,長期深耕高端精密時序器件賽道,專注為高速網絡,射頻通信,衛星定位,工業測控,精密儀器行業提供原裝SiTime超低抖動,低相位噪聲MEMS晶振與時鐘振蕩器解決方案.依托原廠核心技術與多年硬件調試實戰經驗,為廣大研發客戶提供圖譜分析,抖動排查,選型替換,方案優化一站式技術支持.咨詢熱線:0755-27872782.

一,核心原理深度解析:相位噪聲與相位抖動的完整對應關系

想要精準讀圖,排查故障,首先要徹底打通時域與頻域的邏輯關聯.很多工程師長期混淆相位抖動與相位噪聲,本質原因是沒有理解兩者的物理關系:相位抖動是時域的結果,相位噪聲是頻域的本質,所有抖動都是相位噪聲在不同頻帶的積分疊加.

時鐘信號并非理想的純凈正弦波,真實時鐘存在相位隨機偏移,頻率微小波動,信號雜散干擾.在時域上,這些偏差表現為時鐘邊沿提前或滯后,即相位抖動;在頻域上,載波兩側會出現連續噪聲頻譜與離散干擾頻譜,即相位噪聲圖譜.

行業標準明確:不同偏移頻率區間的相位噪聲,對應不同類型的抖動來源.

1.近載波低頻偏移(10Hz～1kHz):對應器件固有低頻閃爍噪聲,主導長期漂移,慢抖動;

2.中頻段偏移(1kHz～1MHz):對應電路熱噪聲,PLL環路噪聲,主導隨機寬帶抖動;

3.遠頻段偏移(1MHz以上):對應電源,EMI,PCB串擾等外部周期性干擾,對應確定性離散抖動.

從噪聲特性劃分,所有抖動可分為兩大類,也是讀圖判斷的核心依據:

隨機抖動(RJ):無固定周期,無固定頻點,完全隨機,圖譜表現為曲線平滑抬升,無尖銳尖峰,主要來自器件本體,電路熱噪聲;

確定性抖動(DJ):有固定周期,固定干擾頻點,可復現,圖譜表現為固定位置尖銳雜散峰,主要來自電源,電磁,串擾等外部干擾.

二,四大類相位噪聲圖譜指紋詳解:精準對應抖動真實來源

結合多年高速硬件調試實戰經驗,我們將行業99%的時序抖動故障,歸納為四種典型相位噪聲圖譜特征,每一種形態都對應明確,唯一的故障源頭,工程師可直接對照圖譜快速定位問題.

1.近端低頻1/f噪聲抬升,曲線圓潤無尖峰:器件本體固有抖動超標

圖譜典型特征:在10Hz,100Hz,1kHz近載波低頻區間,相位噪聲曲線明顯向上抬升,曲線斜率變緩,底噪偏高,整體走勢平滑,無任何離散雜散尖峰,高頻區間基本正常.

抖動來源解析:該特征是典型的時鐘器件本體閃爍噪聲(1/fNoise)超標,屬于貼片晶振,振蕩器與生俱來的固有缺陷,與外圍電路,PCB布局,電源干擾無關.主要由諧振體材料微觀缺陷,電極損耗,內部介質噪聲,低頻載流子波動導致.

傳統石英晶振受天然脆性石英材料限制,Q值穩定性有限,低頻噪聲基底高,普遍存在近端噪聲偏大的問題,在GNSS定位,射頻本振,高精度儀器場景中極易出現低頻抖動超差,引發信號信噪比下降,頻譜底噪抬高,定位漂移緩慢等隱性問題.

工程判定與整改方案:近端底噪抬高,無雜散=器件本身低頻性能不足,電路優化無效.唯一根治方案是升級SiTime超低1/f噪聲MEMS時鐘器件.SiTime單晶硅MEMS諧振結構材質均勻,缺陷極低,搭配獨家降噪架構,可大幅壓低近端閃爍噪聲,從根源消除器件固有慢抖動,大幅提升時鐘長期穩定性與信號純凈度.

2.中頻全域均勻抬高,斜率正常無突起:PLL與電路寬帶熱抖動

圖譜典型特征:1kHz～1MHz中頻區間整體噪聲基底均勻抬高,曲線標準斜率不變,無局部隆起,無離散尖峰,全頻段平滑升高,近端與遠端無異常.

抖動來源解析:屬于系統寬帶隨機熱抖動,來源集中在時鐘后端電路,而非晶振本體.常見誘因包括:PLL鎖相環環路帶寬配置不合理,環路濾波電阻電容參數失配,時鐘緩沖驅動芯片熱噪聲過大,輸出阻抗不匹配,負載電容不匹配,多級時鐘復用疊加噪聲.

這類問題不會產生單點雜散,但會導致整體時鐘信噪比全面下降,RMS隨機抖動整體偏高,直接影響高速SerDes鏈路眼圖質量,高速以太網誤碼率,射頻信號調制精度.傳統分立石英方案需要大量外圍匹配,濾波,緩沖電路,極易引入多級疊加噪聲,調試難度極大.

工程判定與整改方案:中頻整體抬升=電路系統噪聲過大,PLL參數失配.可通過優化環路帶寬,調整濾波參數,匹配終端阻抗,減少時鐘扇出負載改善;最優選型方案為采用SiTime集成式MEMS振蕩器,內置優化低噪聲PLL,精密溫度補償,集成緩沖驅動,無需復雜外圍電路,徹底規避分立電路帶來的寬帶熱抖動問題,大幅簡化設計,降低調試難度.

3.遠端固定頻點尖銳離散尖峰:電源與EMI確定性干擾抖動

圖譜典型特征:在1MHz以上中高頻,遠端偏移頻點,出現一個或多個豎直,尖銳,高度突出的離散雜散峰,噪聲基底整體正常,僅固定頻點異常凸起,干擾特征極強,可100%復現.

抖動來源解析:這是工程中最常見,最好排查的確定性周期性抖動.每一個尖峰頻率,都對應系統內部一個固定頻率干擾源.

常見對應關系:

-50kHz,100kHz,200kHz尖峰:DC-DC開關電源,BUCK/BOOST變換器開關紋波干擾;

-幾百kHz～幾MHz尖峰:電源模塊高頻振蕩,LDO自激,開關MOS管高頻噪聲;

-10MHz,25MHz,50MHz固定尖峰:系統其他時鐘串擾,數字總線干擾,FPGA/MCU總線時鐘諧波;

-寬頻多簇尖峰:PCB走線串擾,平行走線耦合,接地不良,電磁輻射干擾.

這類確定性抖動危害極大,會造成高速鏈路周期性誤碼,射頻頻譜雜散超標,定位周期性跳點,設備間歇性閃斷,數據丟包重傳.

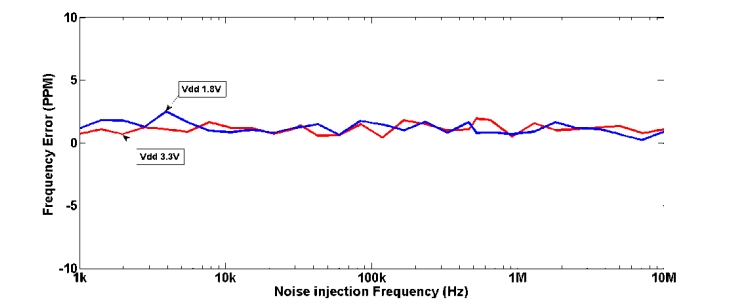

工程判定與整改方案:遠端尖峰=外部電路干擾,與器件本體無關.整改方向:優化電源多級濾波,增加磁珠電容濾波,分區布局,時鐘走線獨立,模擬地數字地分離,關鍵時鐘阻抗匹配,增加屏蔽罩.對于干擾極強的工業,車載,高速設備,可直接選用SiTime高抗擾MEMS器件,其抗電磁干擾能力遠超石英晶振,可有效抑制外部干擾耦合引發的抖動放大.

4.寬頻紊亂隆起,曲線無規律波動:環境應力與動態工況抖動

圖譜典型特征:相位噪聲曲線無規則,局部寬頻隆起,噪聲基底波動不定,高低溫/振動工況圖譜差異極大,無固定尖峰,斜率紊亂,測試數據重復性差.

抖動來源解析:屬于動態環境誘發抖動,來源為設備外部工況變化.包含:設備持續振動,風扇氣流沖擊,溫度快速升降溫,PCB彎曲機械應力,晶振腔體微phonics效應,濕熱環境應力變化,長期老化漂移.

傳統石英晶振為脆性晶體結構,物理穩定性差,對振動,應力,溫度極度敏感,工況輕微變化就會引發頻率瞬時偏移,相位抖動跳變,圖譜紊亂,參數漂移,是工業設備,車載無線設備,戶外基站,移動終端時序不穩定的核心通病.

工程判定與整改方案:圖譜紊亂,工況波動大=石英器件物理穩定性不足,抗環境能力弱.常規電路濾波,布局優化無法根治,必須更換硬件方案.SiTimeMEMS晶振采用單晶硅一體化剛性結構,抗振,抗沖擊,抗應力,溫漂極低,可在-40℃～+125℃超寬溫,持續振動,強氣流工況下保持圖譜穩定,徹底解決動態工況抖動問題.

三,標準化實操排查流程:四步快速鎖定抖動根源

基于上述圖譜特征,我們總結出一套可直接落地的四步標準化排查流程,適用于所有時鐘抖動超標,相位噪聲不良的調試場景,大幅縮短研發排查周期.

第一步:排查近載波低頻區(10Hz–1kHz)

觀察曲線是否抬升,底噪是否偏高.若是,直接判定為器件固有低頻噪聲不良,優先升級低噪聲MEMS晶振,無需浪費時間調試電路.

第二步:排查中頻寬帶區(1kHz–1MHz)

觀察整體基底是否均勻抬高.若是,判定為PLL環路,緩沖電路,阻抗匹配,負載配置問題,針對性優化電路參數與拓撲結構.

第三步:排查遠端高頻區(1MHz以上)

掃描是否存在固定雜散尖峰,記錄尖峰頻率,反向對應開關電源,系統時鐘,總線頻率,EMI干擾源,精準整改電源與PCB問題.

第四步:工況對比驗證(常溫/高低溫/靜止/振動)

通過多工況對比測試,區分是靜態固有問題還是動態環境問題.工況變化參數波動劇烈,即為傳統石英器件環境適應性不足,直接替換高穩定SiTimeMEMS方案即可徹底解決.

四,SiTime時序技術:從根源解決各類相位抖動與噪聲問題

傳統石英晶振受限于天然材料短板,無論電路如何優化,都無法突破物理極限,始終存在低頻噪聲大,抗振差,溫漂大,易受干擾,動態抖動超標等頑固問題.SiTime全系MEMS時鐘晶體振蕩器依托顛覆性半導體工藝,從底層架構解決所有抖動痛點,成為高端硬件時序設計的優選方案.

1.超低1/f低頻閃爍噪聲:單晶硅諧振體缺陷極低,近載波相位噪聲遠超高端石英器件,徹底壓制器件固有慢抖動,適配射頻本振,衛星定位,精密儀器等高純凈度場景.

2.集成低噪聲PLL與緩沖架構:內置優化環路濾波,驅動電路,無需外圍復雜匹配,杜絕多級電路疊加噪聲,大幅降低中頻寬帶隨機抖動,提升高速鏈路穩定性.

3.超強環境抗擾能力:一體化硅基結構,抗振,抗沖擊,抗機械應力,抗溫漂,徹底杜絕工況變化引發的動態相位抖動與圖譜紊亂,適配工業,車載,戶外,移動設備嚴苛場景.

4.超低整體相位抖動:旗艦型號抖動低至80fs,頻譜純凈度極高,從根源降低高速鏈路誤碼率,射頻雜散,系統時序失穩風險,大幅提升產品高端性能.

五,泰河盛電子｜專業SiTime代理,為高端時序設計保駕護航

深圳市泰河盛電子有限公司是SiTime品牌官方授權一級代理商,長期專注高端精密MEMS時序器件推廣與技術服務,深耕高速網絡,射頻通信,衛星導航,工業自動化,精密測試測量,車載電子等高端領域.

在供貨層面,我司長期常備SiTime全系列低相位噪聲,超低抖動,寬溫,高可靠MEMS晶振,振蕩器,時鐘發生器現貨,型號齊全,原裝正品,品質可溯源,交期穩定,可完全替代各類進口高端石英器件,解決高端時序器件缺貨,交期長,性能不足等行業痛點.

在技術服務層面,我司技術團隊具備豐富的高速時序調試實戰經驗,精通相位噪聲圖譜分析,抖動故障定位,時鐘電路設計,阻抗匹配,PLL參數優化,工況可靠性設計.可為客戶提供免費圖譜診斷,抖動根源分析,精準型號選型,方案對比優化,樣品測試,量產技術對接全流程服務,幫助工程師快速攻克時序難題,縮短研發周期,提升產品核心競爭力.

相位噪聲圖譜是解決所有抖動問題的核心鑰匙,讀懂圖譜,精準溯源,對癥整改,是高端硬件穩定量產的關鍵.選擇SiTime高性能MEMS時鐘器件,可從底層規避90%以上的時序抖動隱患,大幅降低調試難度與量產風險.

如需相位噪聲圖譜故障分析,6G低抖動晶振選型,樣品測試,批量報價與技術方案咨詢,歡迎各研發工程師,設備廠商,采購團隊來電洽談:0755-27872782,深圳市泰河盛電子有限公司竭誠為您服務！
